Grúa de plumín de pilar tipo BZ

Correo electrónico: [email protected]
Móvil & Skype & WhatsApp: + 86 182 3712 0067

  • Capacidad de carga: 1ton ~16 toneladas
  • Altura de elevación: 1m ~10m o personalizada
  • Unidad de elevación: polipasto de cable o polipasto de cadena
  • Deber de trabajo: A3
  • Fuente de alimentación: basado en su fuente de alimentación

Visión General

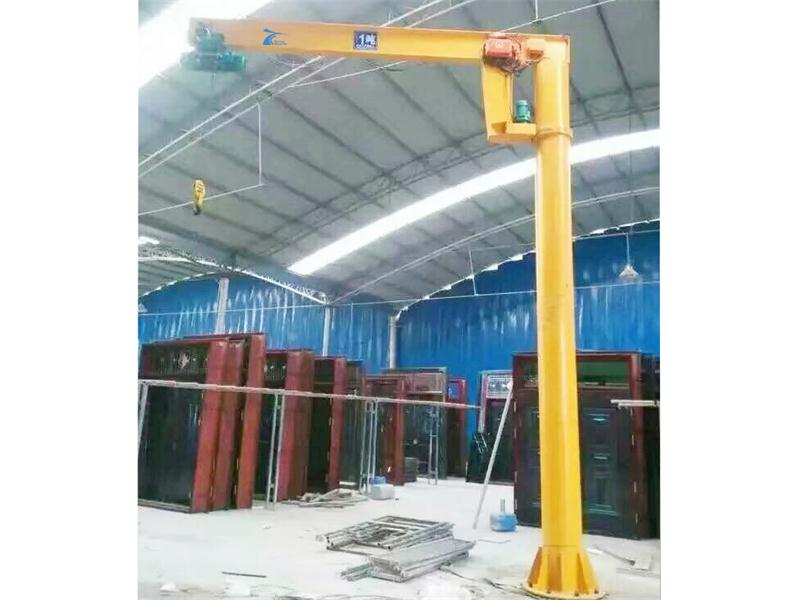

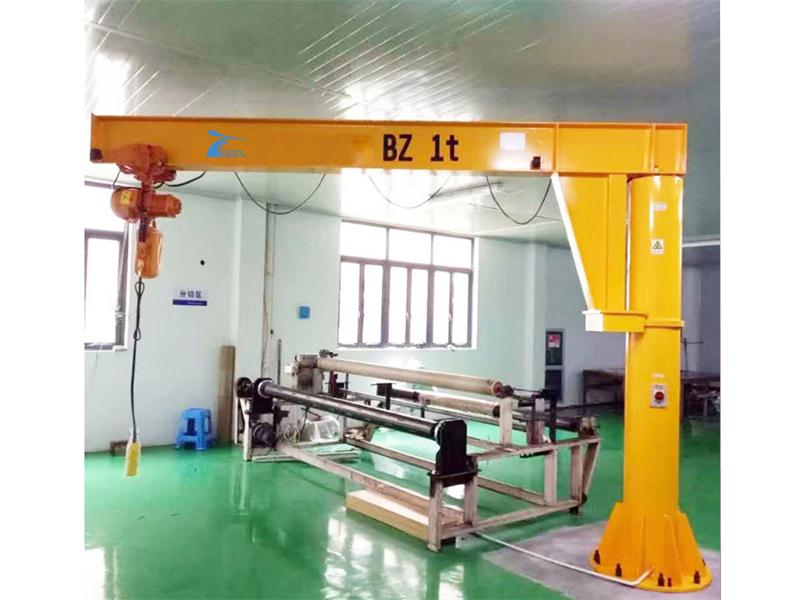

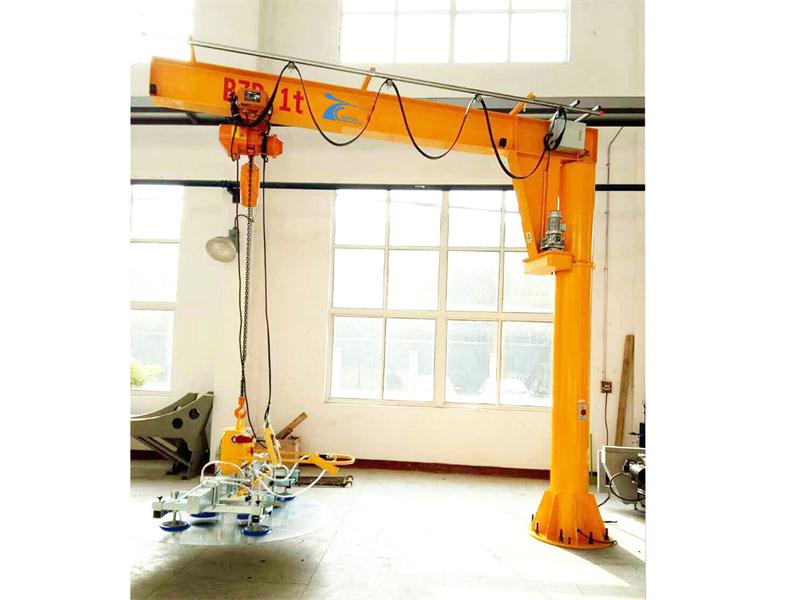

La grúa giratoria de pilar tipo BZ es un tipo de grúa que se fija en el suelo. Su área de operación es circular debido a que tiene un voladizo giratorio. Combinado con una unidad de elevación como polipasto eléctrico, polipasto de cadena, polipasto de cadena, puede realizar el transporte de cargas en su cobertura.

Aplicación

La grúa giratoria de pilar tipo BZ es ampliamente utilizado en líneas de producción, líneas de montaje y estación de trabajo de máquinas herramienta, minas y talleres, almacenes, muelles, etc.

CARACTERÍSTICA & VENTAJA

Espacio pequeño ocupado, fácil instalación, conveniente para los trabajadores, rotación flexible, alta eficiencia.

Instalación

1 . Instalación de columnas:

Levante la columna verticalmente. Coloque todos los pernos en la cimentación a través de los orificios de los pernos en la brida inferior de la columna. Luego ajuste la verticalidad de la columna y apriete todas las tuercas.

2. Arm/pluma/voladizoinstalación

Antes de la instalación, el polipasto de elevación debe instalarse en el brazo / plumín / voladizo y fijarse.
Alinee el eje de la columna con el orificio de la plataforma giratoria al final del plumín / brazo, luego ensamble el brazo y la columna juntos lentamente. Después de que las piezas estén en su lugar, apriete los pernos de fijación. A continuación, instale el anillo de la fuente de alimentación. La rotación del haz de prueba con una cuerda y la rotación deben ser flexibles sin atascos ni fenómenos anormales.

3. Drive unidad de instalación:

Haga que el reductor cicloide coincida con el engranaje de anillo en la columna. Asegúrese de que el engranaje de transmisión se engrana con un engranaje de anillo grande, luego fije el reductor a la brida por pernos.
